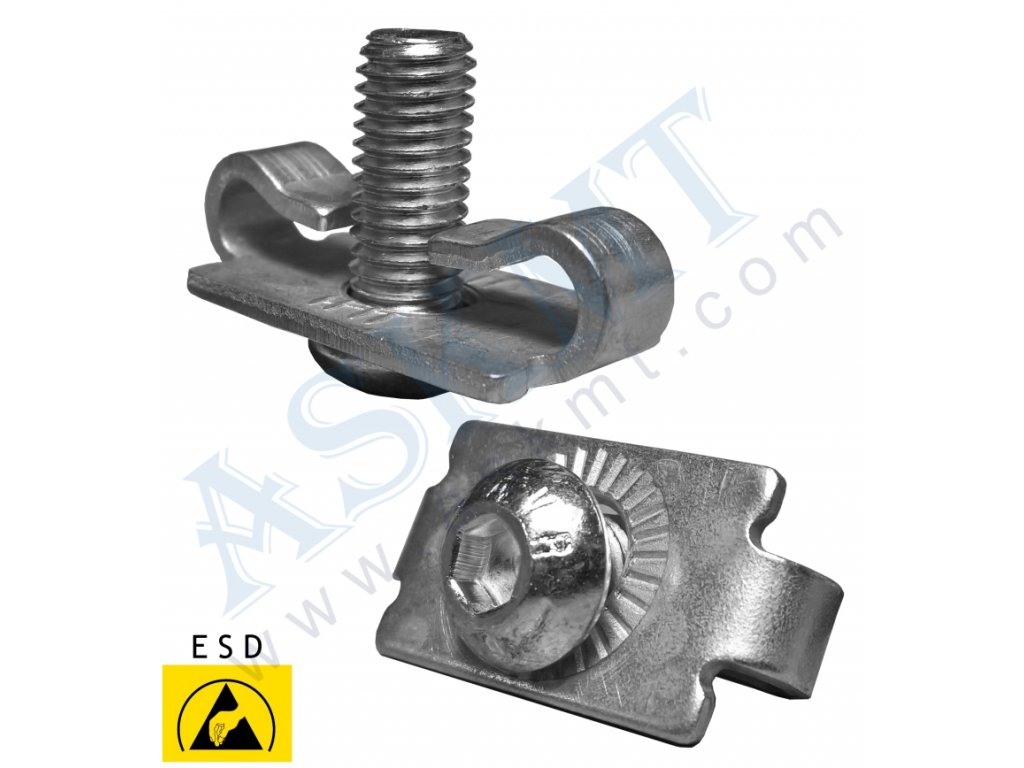

Centrální spojka M6x14, IT-6

Pro zobrazení videa na celé obrazovce spusťte video a klikněte na nápis YouTube, který Vás přesměruje na domovskou stránku YouTube, kde lze již video bez problému zvětšit.

Vlastnosti:

• Materiál: pozinkovaná ocel
• komponent splňuje požadavky ESD (vodivé spojení)

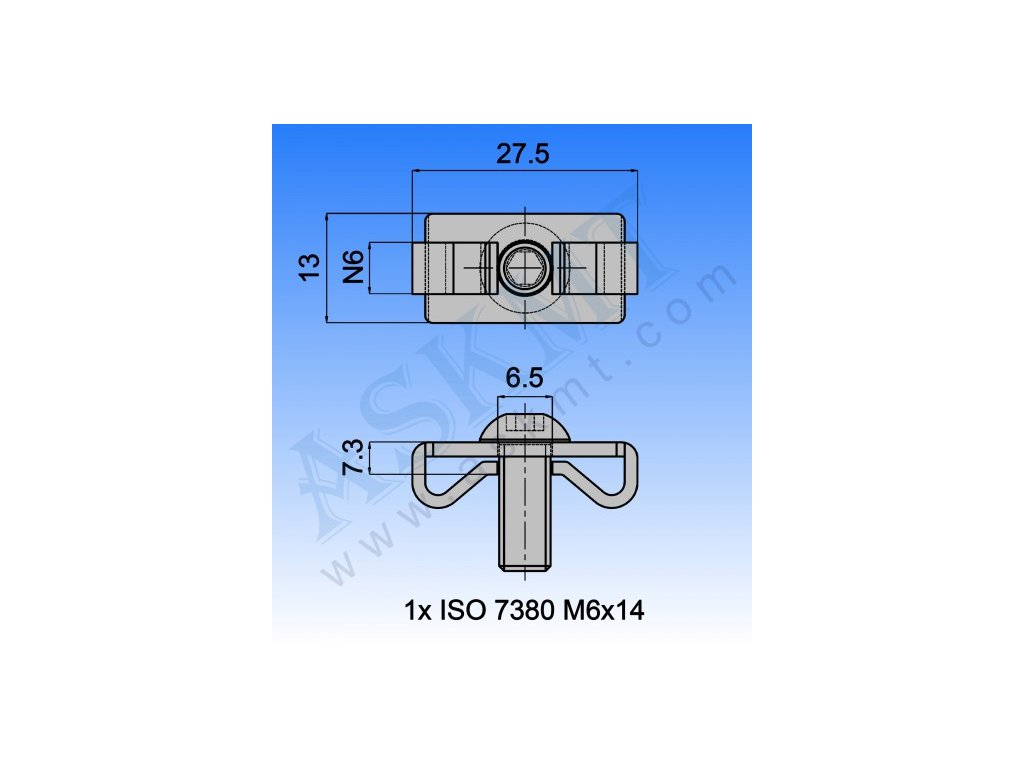

Sada obsahuje:

• 1x centrální spojka bez upínací sady - N 6 – číslo dílu 400 300 152
• 1x šroub s čočkovitou hlavou M6x16 ISO 7380, Zn. – číslo dílu ISO7380M616ZB

Použití:

• pro hliníkové profily stavebnicového systému 40 s šířkou drážky 6 mm
• označovaná také jako standardní spoj
• vytváření pevných, kolmých (pravoúhlých) spojů
• po centrálním šroubu je nejpoužívanějším a nejlevnějším spojovacím prvkem stavebnicového systému 40
• velkou předností centrální spojky oproti centrálnímu šroubu je, že díky svému provedení spoj zvládne vysokou míru zatížení na zkrut. To znamená, že spojené profily nelze „zkroutit - pootočit“. Dojde-li k pootočení, nejsou již boční plochy obou spojených profilů spolu rovnoběžné (kolineární)
• doporučený moment utažení šroubu ve středu hliníkového profilu je 10 Nm

Montážní návod:

1. Do středu prvního profilu vyřízneme závit M6 pro délku závitu šroubu 14 mm a našroubujeme centrální spojku, tak aby nám „jazýčky“ centrální spojky směřovaly do drážek profilu.

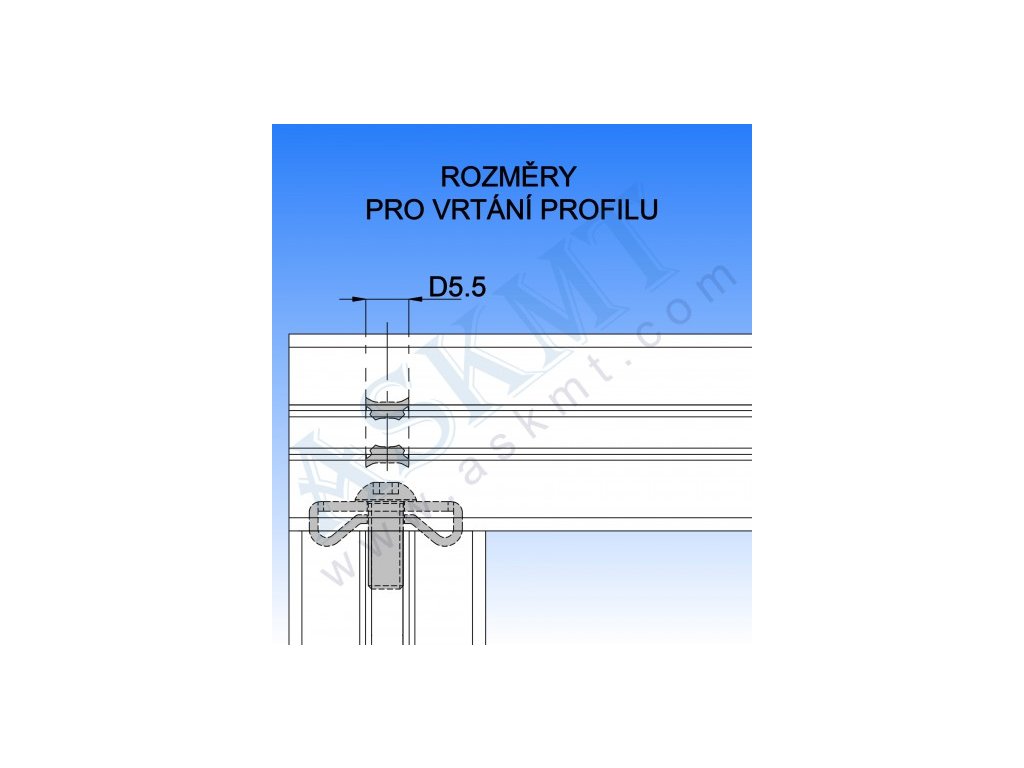

2. Do druhého profilu, ke kterému budeme první profil montovat, vyvrtáme skrz drážky díru s průměrem D 5,5 mm a to v námi požadované vzdálenosti. Tj. tam, kde chceme mít profil přimontovaný. Díra slouží k tomu, abychom se poté dostali na šroub centrální spojky šroubovákem a mohli jej utáhnout (viz obr.).

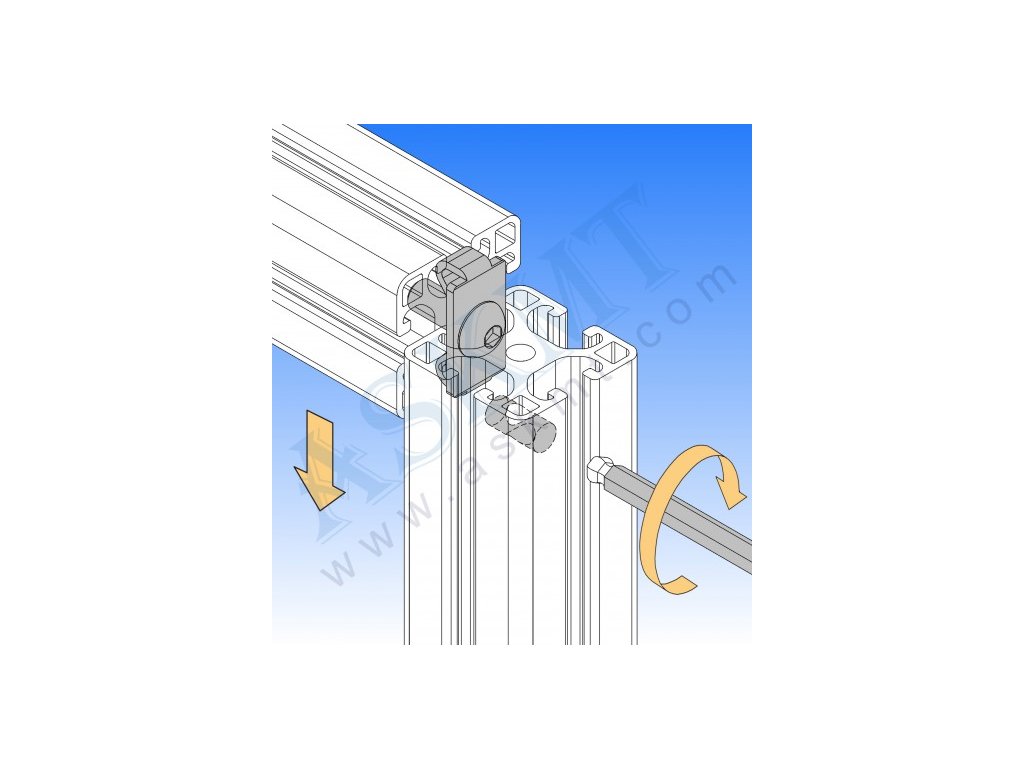

3. První profil s centrální spojkou ve středu profilu nasuneme hlavou šroubu do drážky druhého hliníkového profilu, kde již máme předvrtanou díru (viz obr.) a utáhneme doporučeným utahovacím momentem, tj. 10 Nm.

Určeno pro vnitřní potřebu: 400300038 | 400 300 038.
