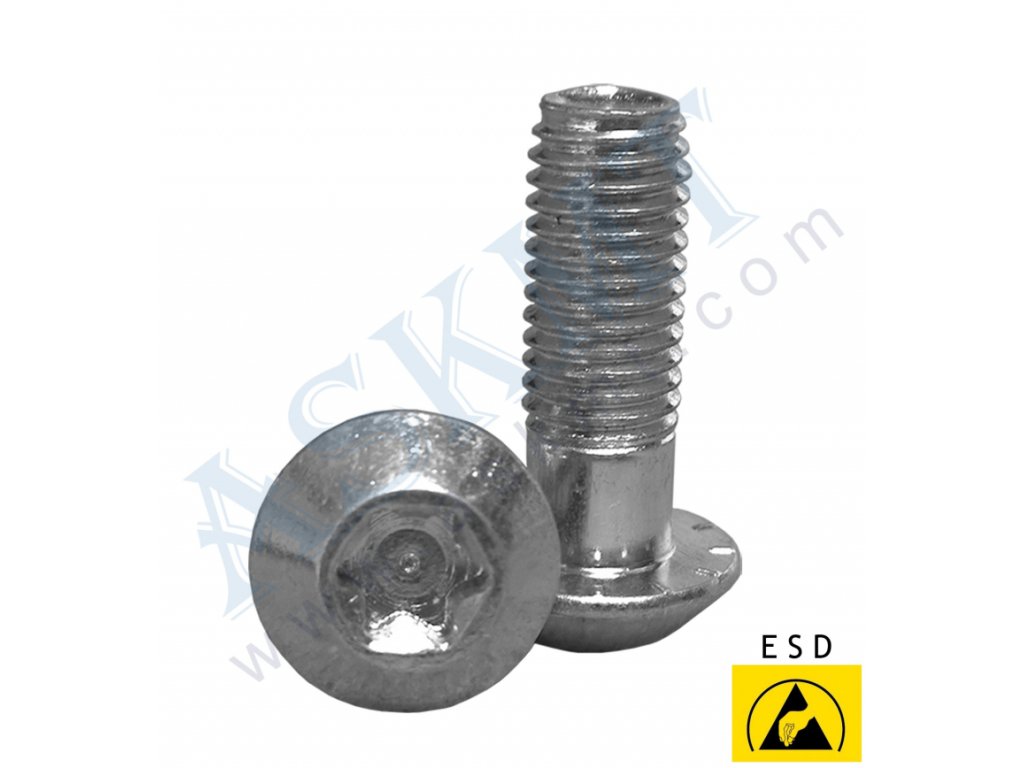

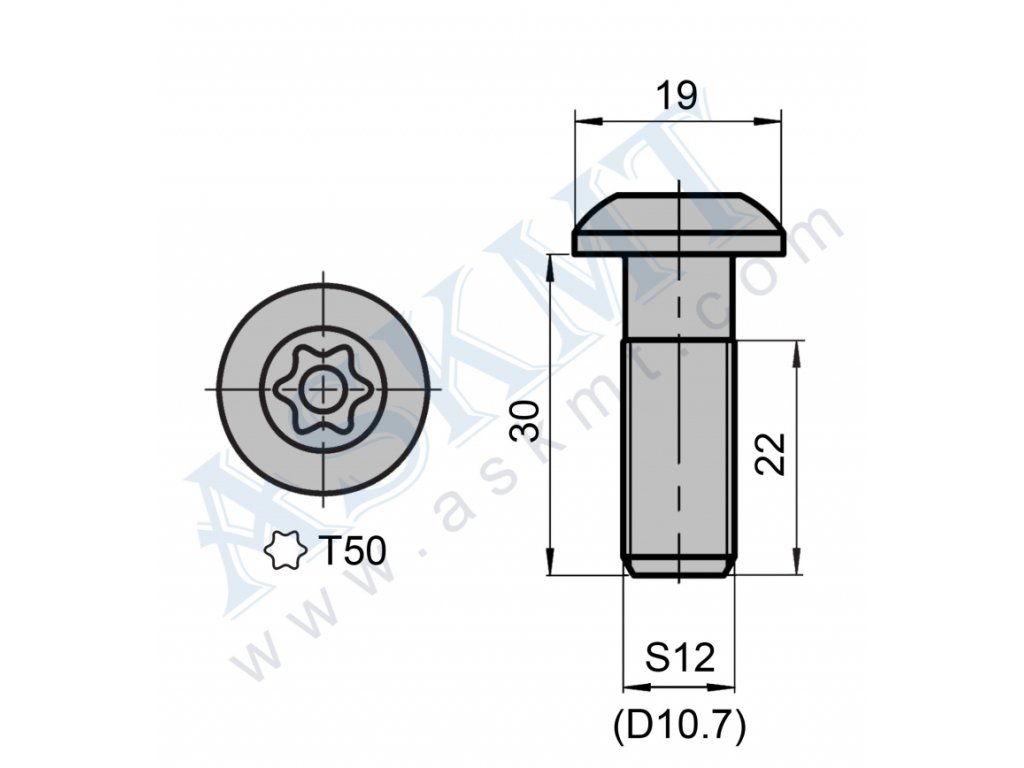

Centrální šroub S12x30-TX50 (samořezný), Zn., BR-10

Vlastnosti:

• materiál: pozinkovaná ocel
• komponent splňuje požadavky ESD (vodivé spojení)

Použití:

• pro hliníkové profily stavebnicového systému 45 s šířkou drážky 10 mm
• nejpoužívanější a nejlevnější spojovací prvek stavebnicového systému 45
• vytváření pevných, kolmých (pravoúhlých) spojů
• nevýhodou je, že výsledný spoj nezvládá zatížení na zkrut = spojené profily lze i po utažení „zkroutit - pootočit“. Dojde-li k pootočení, nejsou již boční plochy obou spojených profilů spolu rovnoběžné (kolineární)
• vhodné je použití například pro rám s výplní v drážkách profilu - výplň zabraňuje „zkroucení - pootočení“ spojených profilů
• pokud hrozí, že spoj bude vystaven zatížení na zkrut a nemůžeme tomuto zatížení nijak zabránit (viz obr.), doporučujeme pro spojení profilů použít raději 2 ks svorníkových šroubů
• doporučený moment utažení šroubu ve středu hliníkového profilu je 35 Nm

Montážní návod:
1. Do středu prvního profilu našroubujeme centrální šroub. Centrální šroub SF12 je samořezný šroub a nemusíme tedy do hliníkového profilu před šroubováním do profilu vyřezávat závit.

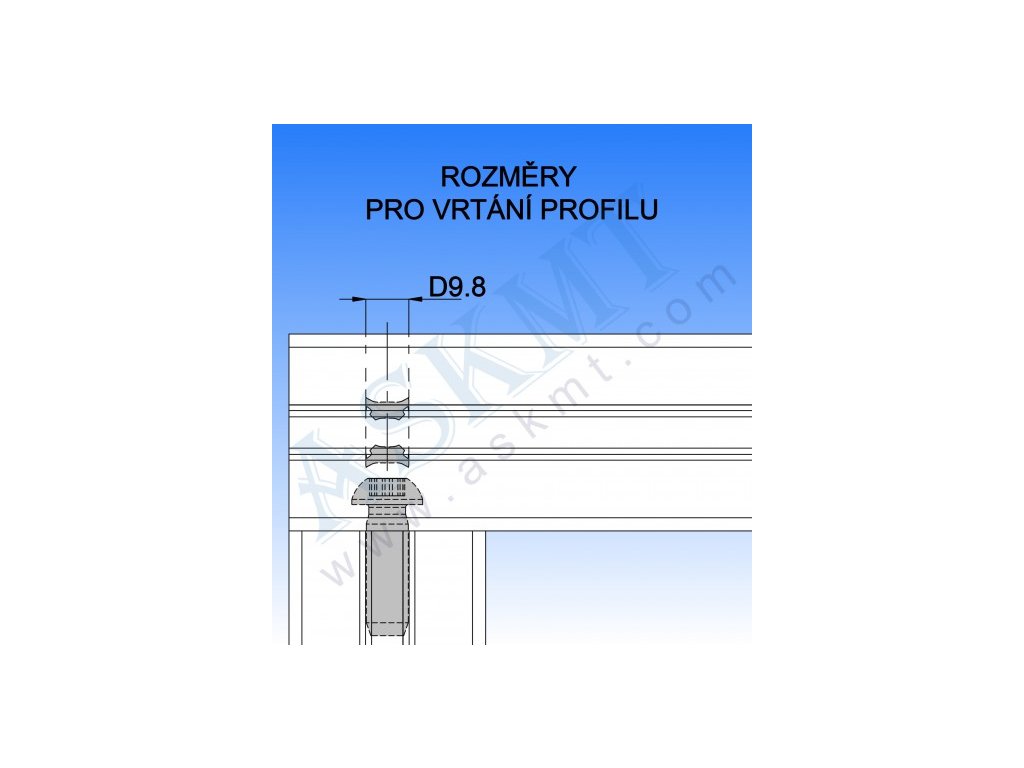

2. Do druhého profilu, ke kterému budeme první profil montovat, vyvrtáme skrz drážky díru s průměrem D 9,8 mm a to v námi požadované vzdálenosti. Tj. tam, kde chceme mít profil přimontovaný. Díra slouží k tomu, abychom se poté dostali na šroub šroubovákem a mohli jej utáhnout (viz obr.).

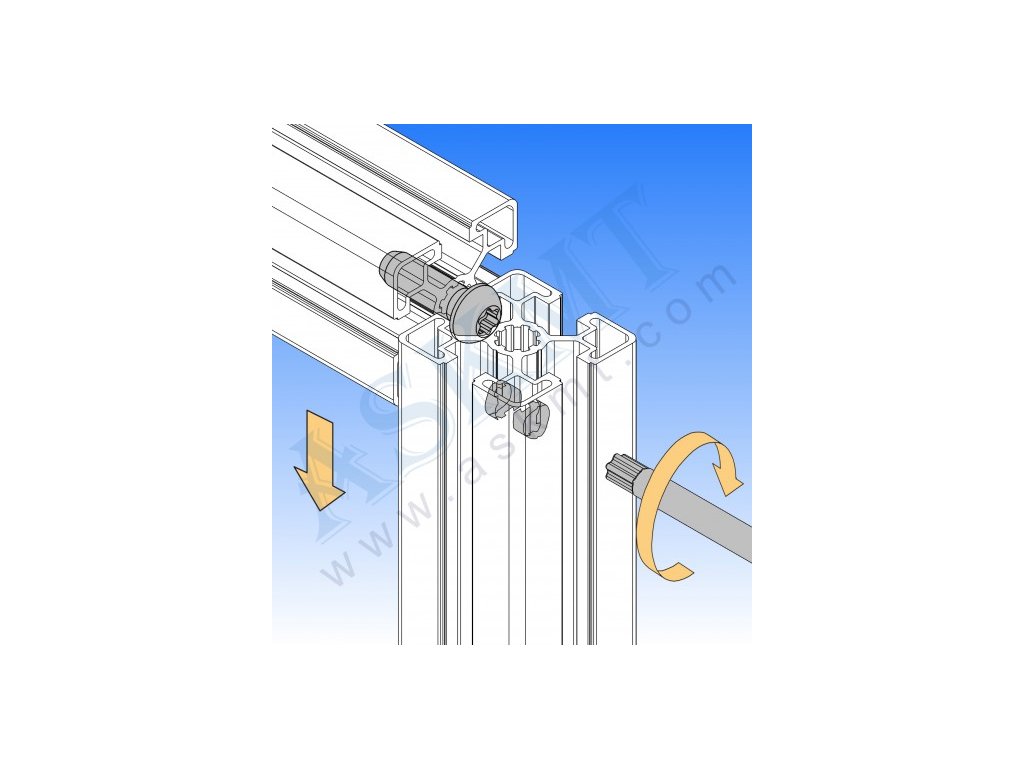

3. První profil s centrálním šroubem ve středu profilu nasuneme hlavou šroubu do drážky druhého hliníkového profilu, kde již máme předvrtanou díru (viz obr.) a utáhneme doporučeným utahovacím momentem, tj. 35 Nm.
