Rychloupínací spojka 40, nová verze, IT-8

Vlastnosti:

• materiál: pozinkovaná ocel (upínací čep, závitová vložka, stavěcí šroub), nerezová ocel (pružinový prvek), plast PP (krycí víčko – šedá barva RAL 7042)
• komponent nesplňuje požadavky ESD (vodivé spojení)

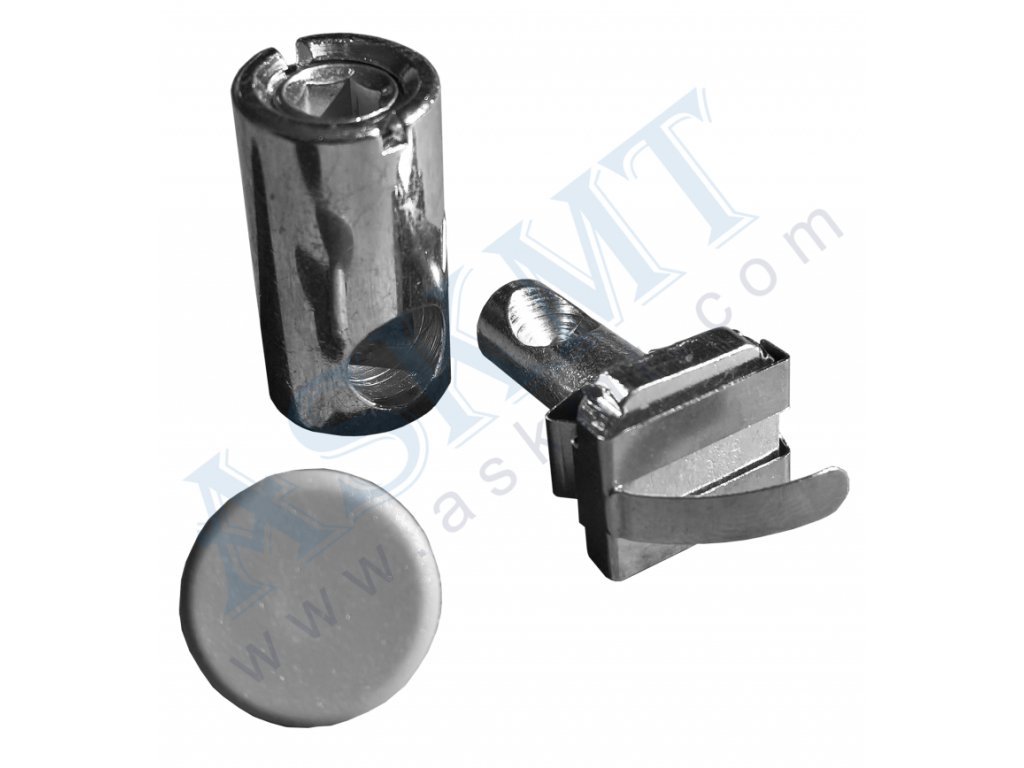

Sada obsahuje:

• 1x upínací čep
• 1x pružinový prvek
• 1x závitová vložka
• 1x stavěcí šroub M10
• 1x krycí víčko

Použití:

• pro hliníkové profily stavebnicového systému 40 s šířkou drážky 8 mm
• označována také jako středový spoj

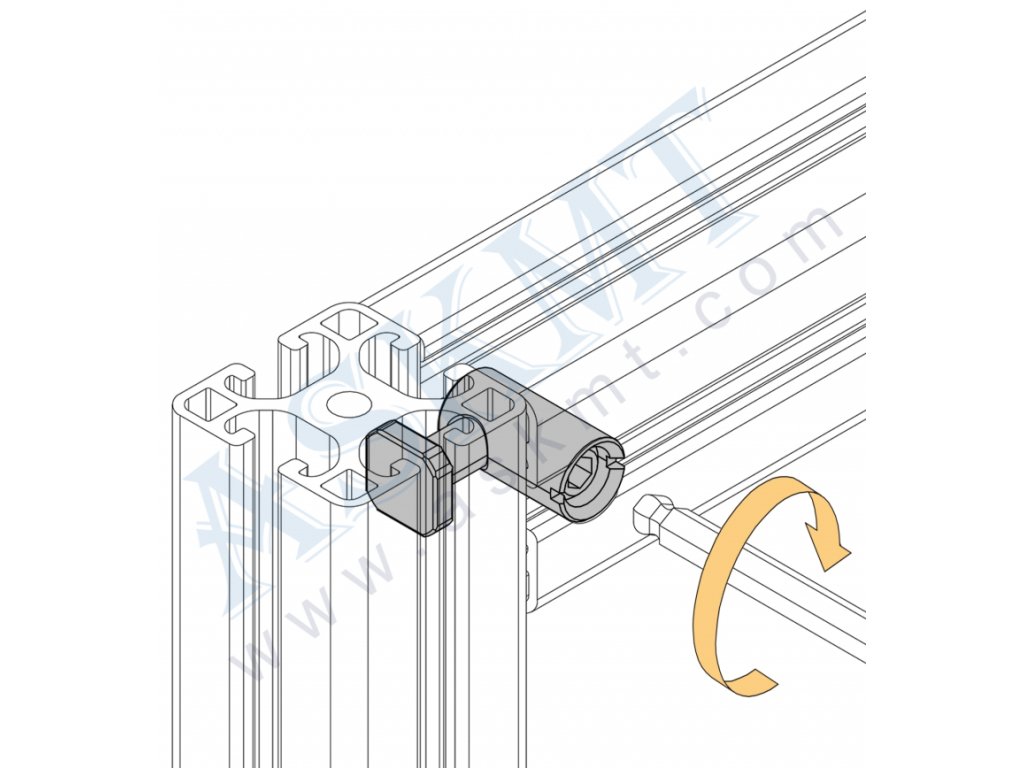

• vytváření pevných, kolmých (pravoúhlých) spojů s možností dodatečného posunutí montovaného profilu - smontované profily lze po povolení šroubu libovolně posunovat podél drážky profilu
• vhodné používat zejména pro konstrukce s výplní v drážce profilu - protože drážka spojených profilů zůstává volná, nemusí se výplň (deska) v rozích vyřezávat = úspora času a jednodušší montáž
• výhoda - v případě použití výplní umožňuje spojení profilů do kříže (toto žádný jiný spojovací prvek systému 40 nenabízí)
• nevýhoda - výsledný spoj nezvládá zatížení na zkrut = spojené profily lze i po utažení „zkroutit - pootočit“. Proto by se spoj měl používat výhradně v kombinaci s plošnou výplní, která „zkroucení - protočení“ zabraňuje, nebo pouze pro spojení profilů s nízkým namáháním - v případě vyšších požadavků na zatížení spoje, doporučujeme použít standardní spojovací materiál pro základní konstrukce (centrální šrouby, centrální spojky, svorníkové šrouby a spoje nebo univerzální spojky)
• doporučený moment utažení šroubu ve středu hliníkového profilu je 15 Nm

Doporučený nástroj pro instalaci:

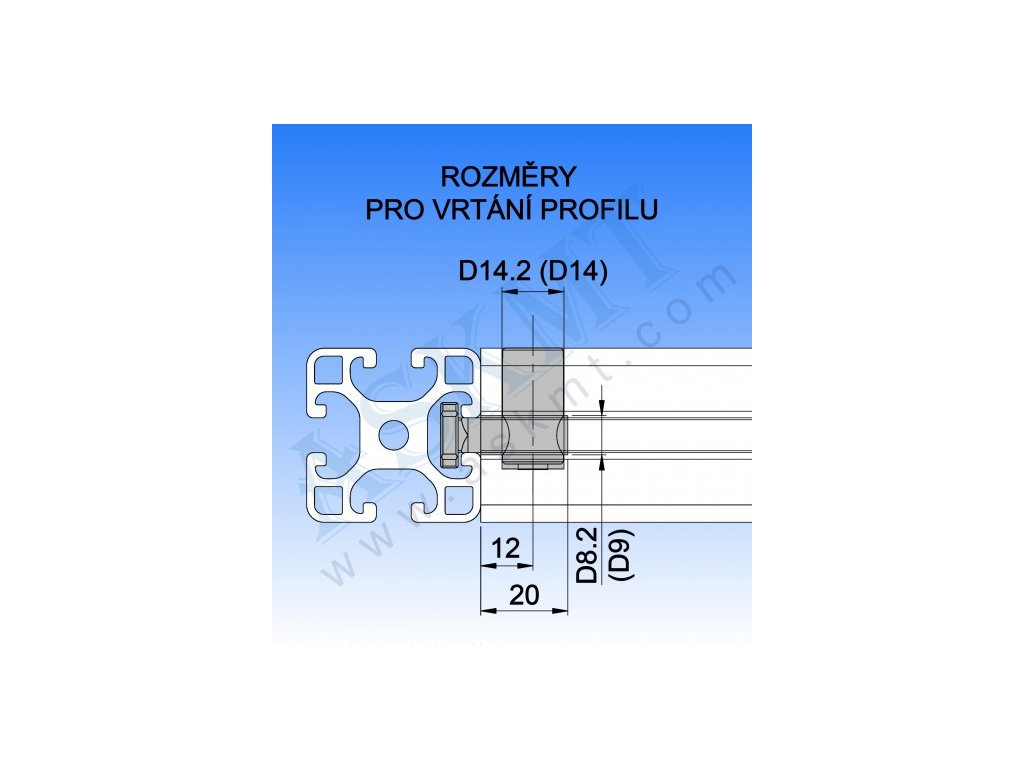

• předvrtání středového otvoru profilu do hloubky 20 mm průměrem vrtáku D8,2 (D9)
• 12 mm od konce profilu předvrtání montážního otvoru D14,2 (D14) do hloubky 30 mm (spodní drážku ponecháme neporušenou)
• pro montáž (utažení) použít IMBUS SW5
