Svorníkový spoj D17x60, BR-10
450 300 053 - Svorníkový spoj D17x60, BR-10
Svorníkový spoj D17x60, BR-10
Vlastnosti:
- materiál: základní prvek a šrouby - pozinkovaná ocel; středící šroub a krytky – černý plast - PA, vyztužený skleněnými vlákny
- komponent nesplňuje požadavky ESD (vodivé spojení)

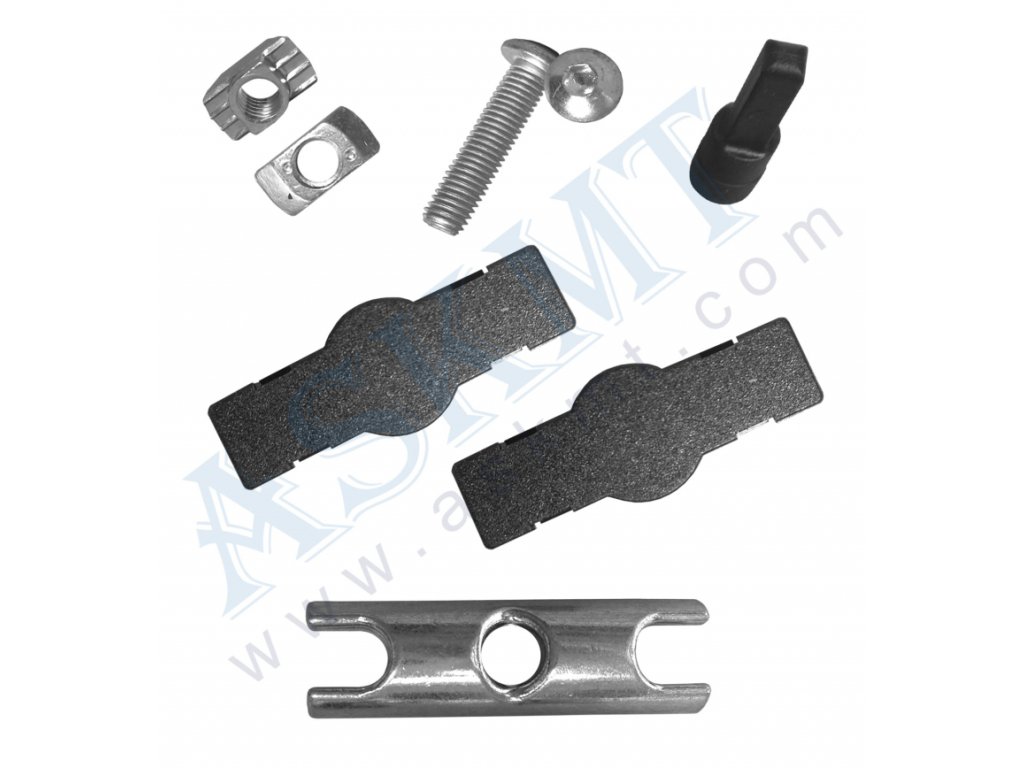

Sada obsahuje:
- 1x základní prvek
- 2x šroub s čočkovitou hlavou M8x35 ISO 7380, Zn. – č. dílu ISO7380M835ZB
- 2x T matice M8 - N10 – č. dílu 450 300 089
- 1x plastový středící šroub černý
- 2x plastová černá krytka
Použití:
- pro hliníkové profily stavebnicového systému 45 s šířkou drážky 10 mm
- vhodný pro velká zatížení a torzní namáhání (díky tomu, že rovnoměrně rozvádí síly přes šrouby do jádra profilu)
- pro kolmé spojení dvou profilů – je třeba převrtat otvor D17 do jednoho profilu
- doporučený moment utažení šroubu v profilu je 25 Nm
Doporučený nástroj pro instalaci:
- 22,5 mm od konce profilu předvrtání montážního otvoru D17
- pro montáž (utažení) použít IMBUS SW6
Doplňkové parametry
| Kategorie: | Spojky BR-10 mm |
|---|---|
| Hmotnost: | 0.095 kg |
| EAN: | 0745314318419 |
| ? Stavebnicový systém: | BR |
| ? Drážka profilu: | BR-10 |
| 3D a 2D modely: | /ke-stazeni/ |
| BRE: | 3 842 555 586 | 3 842 500 922 | 3842555586 | 3842500922 |
| ASK: | 450300053 |
