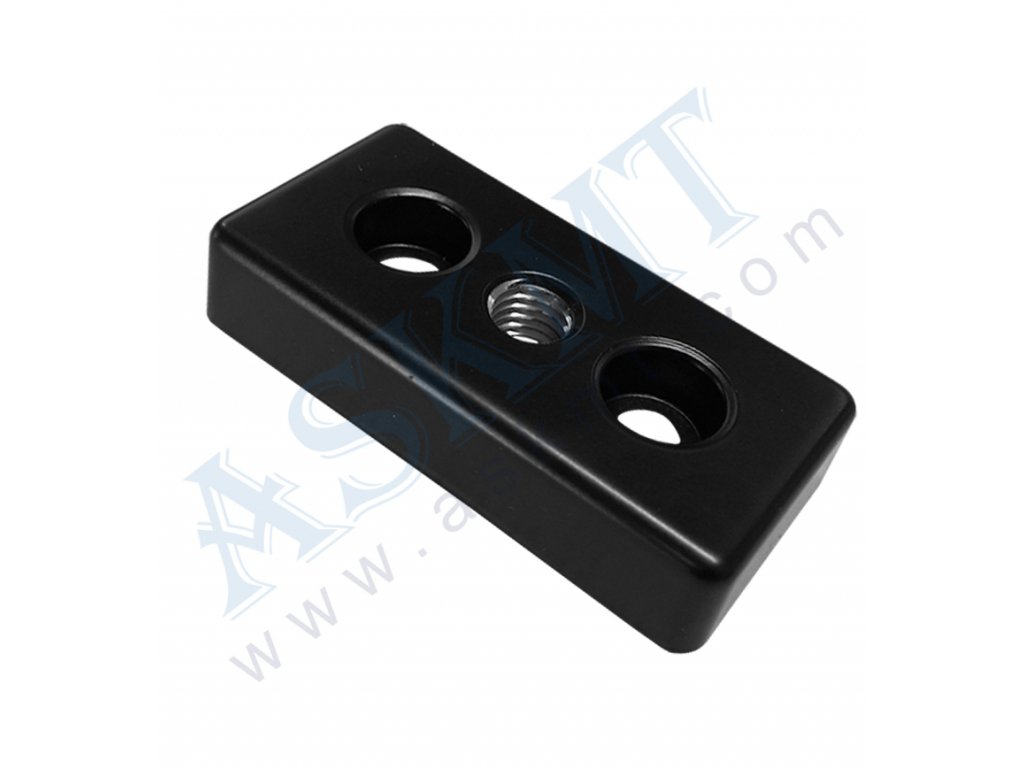

Upevňovací deska 40x80 - M16, bez up. sady M8, IT-8
400 300 101 - Upevňovací deska 40x80 - M16, bez up. sady M8, IT-8
Upevňovací deska 40x80 - M16, bez up. sady M8, IT-8
Vlastnosti:
- materiál: zinkový odlitek, barva RAL 9005 (černá)
- komponent splňuje požadavky ESD (vodivé spojení)
- spojovací sada (šrouby a matice) není součástí balení
Použití:
- pro hliníkové profily 40x80 stavebnicového systému 40 s šířkou drážky 8 mm
- upevnění stavitelných nohou, pojezdových kol a šroubů s okem, závit M16
- pro případné zavěšení či zvedání stavebnicových konstrukcí z hliníkových profilů
- lze přimontovat šrouby a maticemi na bok profilu nebo je montujeme do čela profilů do dutin s předřezanými závity pomocí šroubů
Doporučený spojovací materiál pro instalaci:
- montáž na bok profilu: 2x Šroub s válcovou hlavou M8x16 DIN 912, Zn. (obj. číslo DIN912M816ZB) a 2x Matice do drážky 8 St M8 sklopná s pružinou, Zn. - N 8 (obj. číslo 400 300 112)
- montáž do čela profilu: 2x Šroub s válcovou hlavou M8x20 DIN 912, Zn (obj. číslo DIN912M820ZB)
Doplňkové parametry
| Kategorie: | Upevňovací desky IT-8 mm |
|---|---|
| Hmotnost: | 0.2 kg |
| ? Stavebnicový systém: | IT |
| ? Modul: | 40 |
| ? Drážka profilu: | IT-8 |
| Velikost závitu: | M16 |
| 3D a 2D modely: | /ke-stazeni/ |
| ASK: | 400300101 |
| ITM: | 0.0.406.33 |
| ALC: | 084.405.005 |
