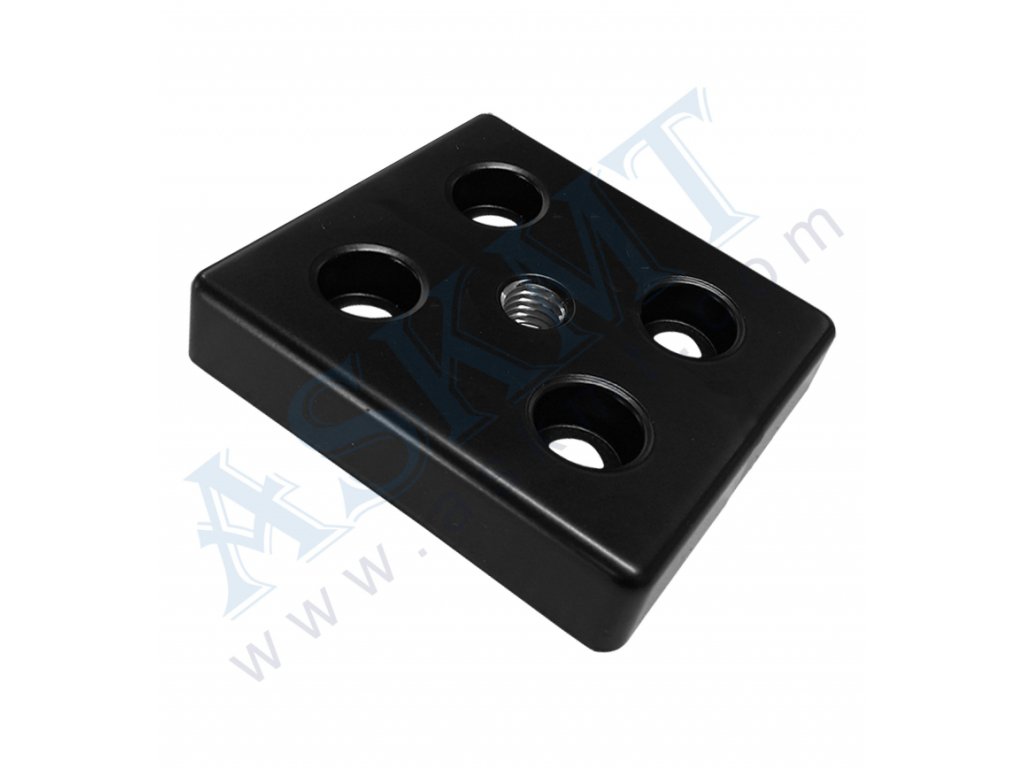

Upevňovací deska 60x60 - M10, bez up. sady M6, IT-6
400 300 149 - Upevňovací deska 60x60 - M10, bez up. sady M6, IT-6
Upevňovací deska 60x60 - M10, bez up. sady M6, IT-6
Vlastnosti:
- materiál: zinkový odlitek, barva RAL 9005 (černá)
- komponent splňuje požadavky ESD (vodivé spojení)
- spojovací sada (šrouby a matice) není součástí balení
Použití:
- pro hliníkové profily 60x60 stavebnicového systému 40 s šířkou drážky 6 mm
- upevnění stavitelných nohou, pojezdových kol a šroubů s okem, závit M10
- pro případné zavěšení či zvedání stavebnicových konstrukcí z hliníkových profilů
- lze přimontovat šrouby a maticemi na bok profilu nebo je montujeme do čela profilů do dutin s předřezanými závity pomocí šroubů
Doporučený spojovací materiál pro instalaci:
- montáž na bok profilu: 4x Šroub s válcovou hlavou M6x14 DIN 912, Zn. (obj. číslo DIN912M614ZB) a 4x Matice do drážky M6 sklopná s pružinou, Zn. - N 6 (obj. číslo 400 300 052)
- montáž do čela profilu: 4x Šroub s válcovou hlavou M6x16 DIN 912, Zn (obj. číslo DIN912M616ZB)
Doplňkové parametry
| Kategorie: | Upevňovací desky IT-6 mm |
|---|---|
| Hmotnost: | 0.181 kg |
| ? Stavebnicový systém: | IT |
| ? Modul: | 30 |
| ? Drážka profilu: | IT-6 |
| Velikost závitu: | M10 |
| 3D a 2D modely: | /ke-stazeni/ |
| ITM: | 0.0.439.15 |
| ASK: | 400300149 |
