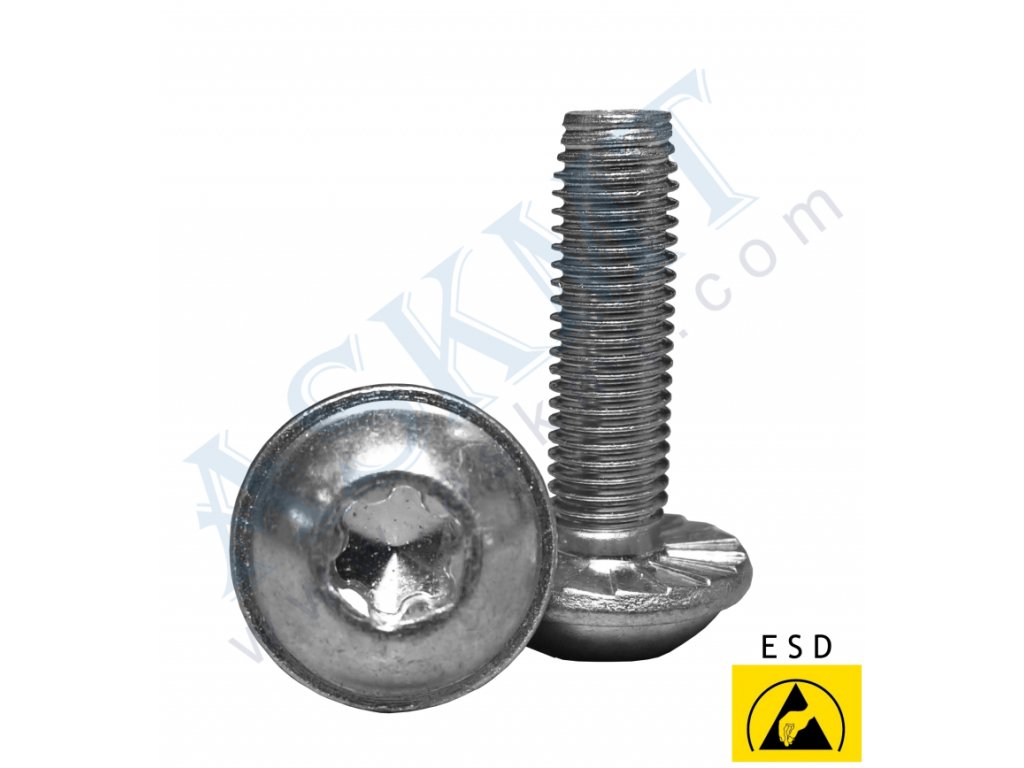

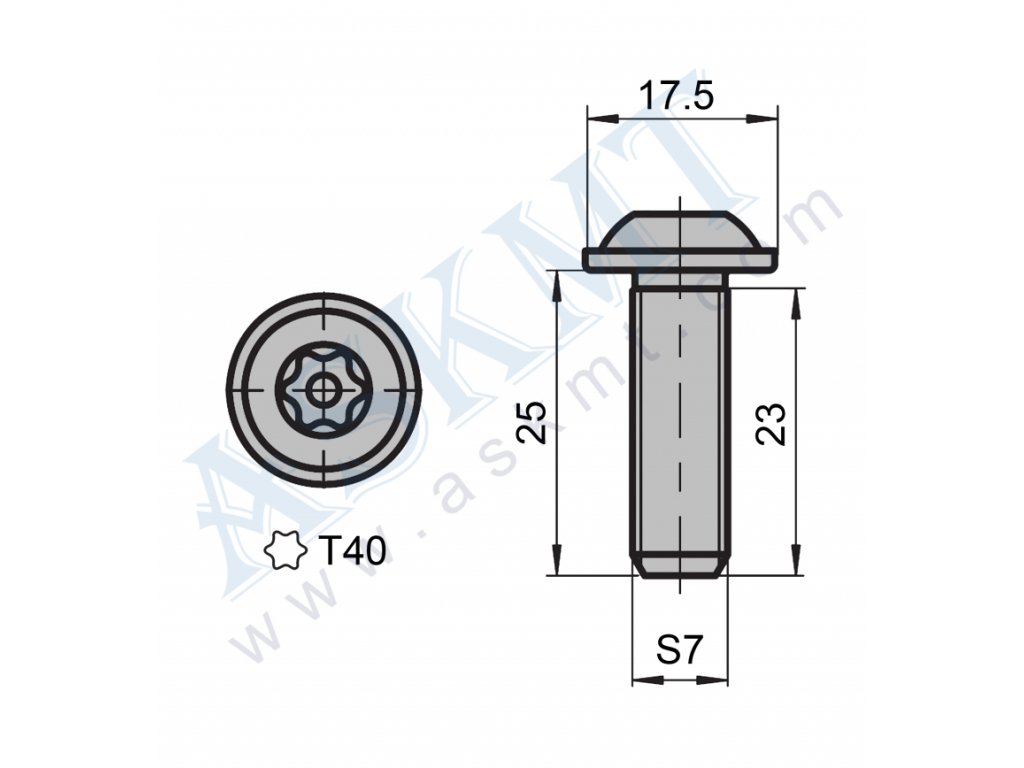

Centrální šroub SF7x25 (samořezný), Zn., IT-8

Pro zobrazení videa na celé obrazovce spusťte video a klikněte na nápis YouTube, který Vás přesměruje na domovskou stránku YouTube, kde lze již video bez problému zvětšit.

Vlastnosti:

• materiál: pozinkovaná ocel
• komponent splňuje požadavky ESD (vodivé spojení)

Použití:

• pro hliníkové profily stavebnicového systému 40 s šířkou drážky 8 mm
• nejpoužívanější a nejlevnější spojovací prvek stavebnicového systému 40
• vytváření pevných, kolmých (pravoúhlých) spojů
• nevýhodou je, že výsledný spoj nezvládá zatížení na zkrut = spojené profily lze i po utažení „zkroutit - pootočit“. Dojde-li k pootočení, nejsou již boční plochy obou spojených profilů spolu rovnoběžné (kolineární)
• vhodné je použití například pro rám s výplní v drážkách profilu - výplň zabraňuje „zkroucení - pootočení“ spojených profilů
• pokud hrozí, že spoj bude vystaven zatížení na zkrut a nemůžeme tomuto zatížení nijak zabránit (viz obr.), doporučujeme pro spojení profilů použít raději Centrální spojku
• doporučený moment utažení šroubu ve středu hliníkového profilu je 25 Nm

Montážní návod:
1. Do středu prvního profilu našroubujeme centrální šroub. Centrální šroub SF7 je samořezný šroub a nemusíme tedy do hliníkového profilu před šroubováním do profilu vyřezávat závit.

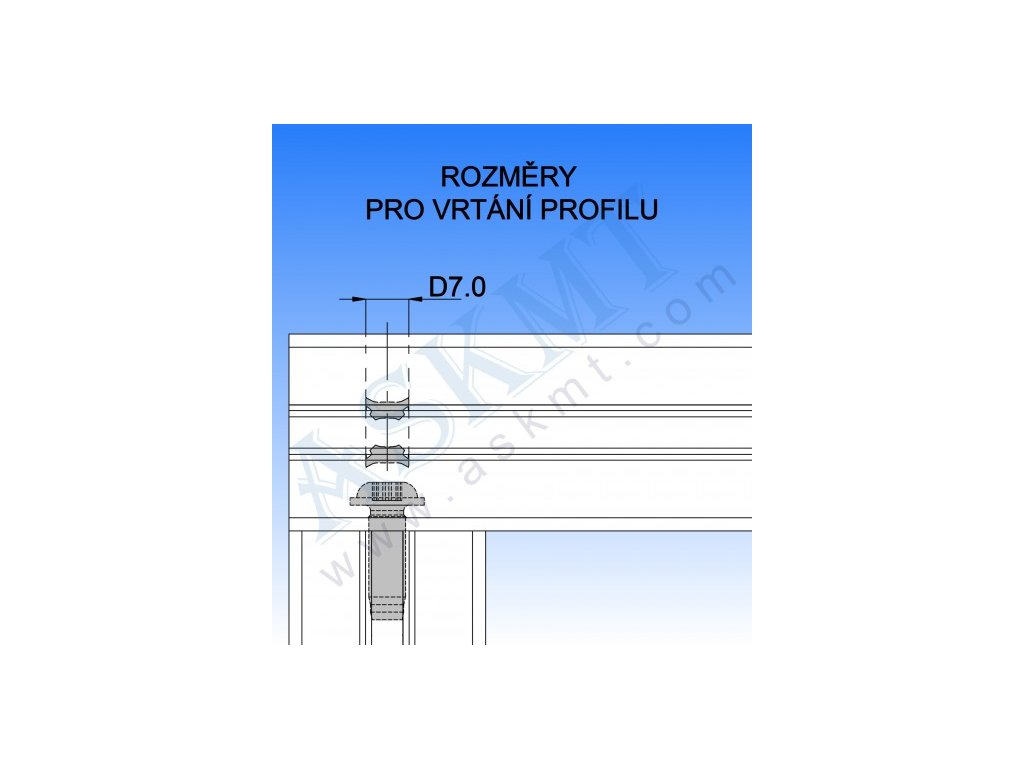

2. Do druhého profilu, ke kterému budeme první profil montovat, vyvrtáme skrz drážky díru s průměrem D 7,0 mm a to v námi požadované vzdálenosti. Tj. tam, kde chceme mít profil přimontovaný. Díra slouží k tomu, abychom se poté dostali na šroub šroubovákem a mohli jej utáhnout (viz obr.).

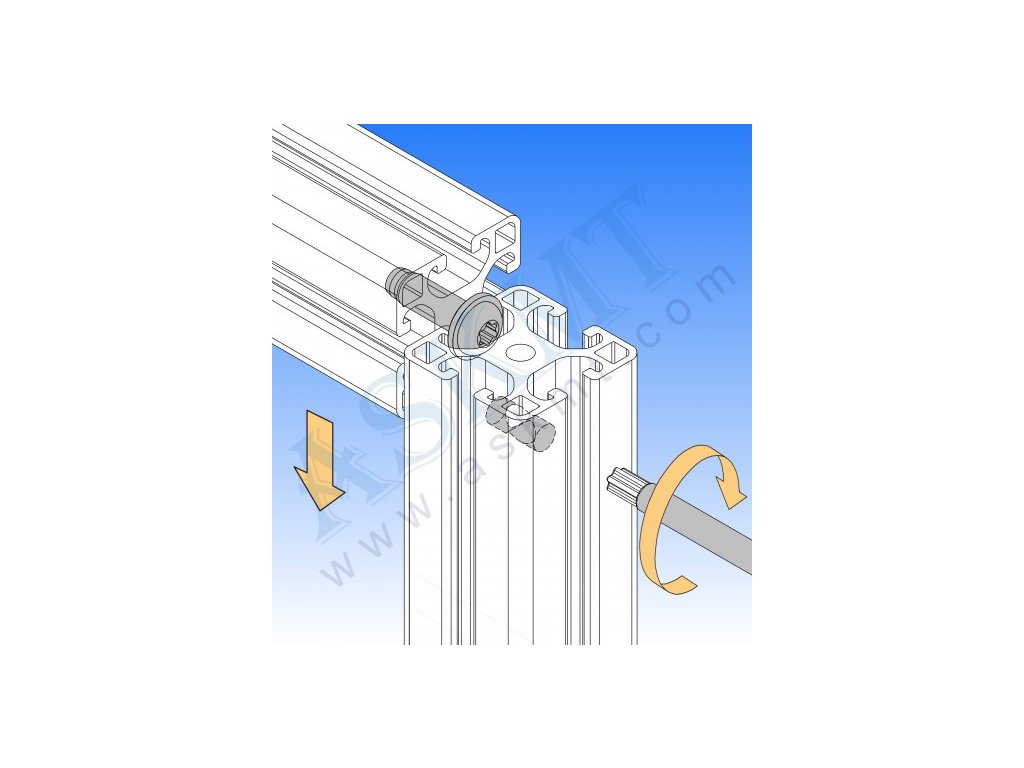

3. První profil s centrálním šroubem ve středu profilu nasuneme hlavou šroubu do drážky druhého hliníkového profilu, kde již máme předvrtanou díru (viz obr.) a utáhneme doporučeným utahovacím momentem, tj. 25 Nm.
