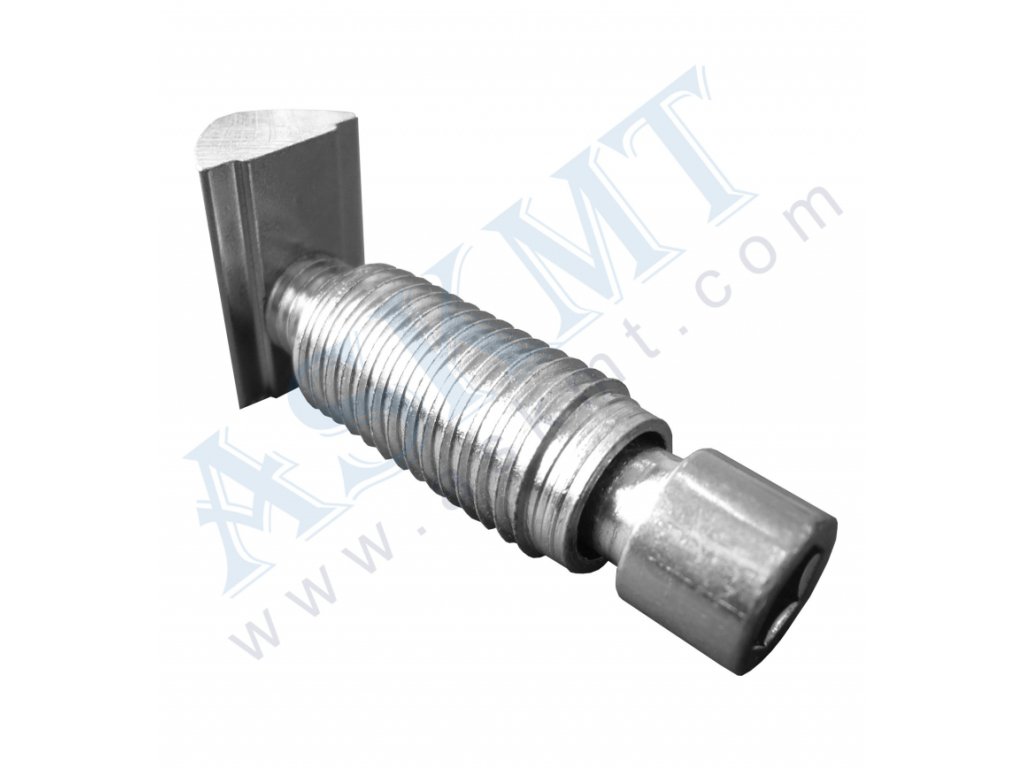

Svorníkový šroub M4 s maticí do drážky, Zn., IT-5
400 300 076 - Svorníkový šroub M4 s maticí do drážky, Zn., IT-5
Svorníkový šroub M4 s maticí do drážky, Zn., IT-5
Vlastnosti:
- materiál: pozinkovaná ocel
- komponent splňuje požadavky ESD (vodivé spojení)
Sada obsahuje:
- 1x svorníkový šroub M4x30 (10.9) se závitovou vložkou délky 14 mm (8.8)
- 1x matice do drážky M4 sklopná s pružinou, Zn. - N 5
Použití:
- pro všechny hliníkové profily stavebnicového systému 40 s šířkou drážky 5 mm
- univerzální použití pro stabilní spojení profilů pod úhlem 90°
- pro montáž není třeba žádného obrábění profilů (samořezná závitová vložka, samostředící šroub)
- snadná instalace do stávajících konstrukcí
- je vhodné vždy používat v páru
- síla pro vytažení závitové vložky z drážky profilu < 10 Nm (< 400 kg)
- doporučený moment utažení šroubu je 3-4 Nm
Doporučený nástroj pro instalaci:
- pro našroubování vložky použít TX25, pro montáž použít IMBUS SW3 s kuličkou
Doplňkové parametry
| Kategorie: | Spojky IT-5 mm |
|---|---|
| Hmotnost: | 0.008 kg |
| EAN: | 0745314318785 |
| ? Stavebnicový systém: | IT |
| ? Drážka profilu: | IT-5 |
| 3D a 2D modely: | /ke-stazeni/ |
| ITM: | 0.0.391.60 |
| ASK: | 400300076 |
