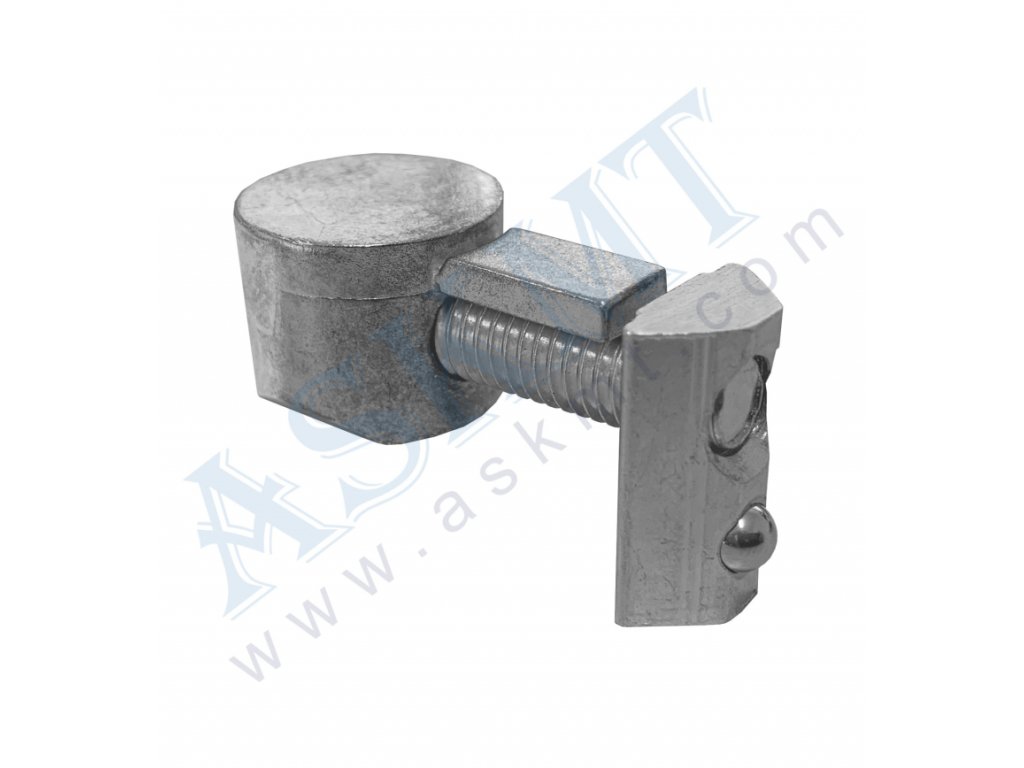

Univerzální spojka, IT-5

Pro zobrazení videa na celé obrazovce spusťte video a klikněte na nápis YouTube, který Vás přesměruje na domovskou stránku YouTube, kde lze již video bez problému zvětšit.

Vlastnosti:

• Materiál: zinkový odlitek
• komponent nesplňuje požadavky ESD (vodivé spojení)

Sada obsahuje:

• 1x univerzální spojka bez upínací sady - N 5 – číslo dílu 400 300 128
• 1x matice do drážky M4 sklopná s pružinou - N 5 – číslo dílu 400 300 048
• 1x šroub s válcovou hlavou M4x14 DIN 912 – číslo dílu DIN912M414ZB

Použití:

• pro hliníkové profily stavebnicového systému 40 s šířkou drážky 5 mm
• označované také jako univerzální spoj
• vytváření pevných, kolmých (pravoúhlých) spojů s možností dodatečného posunutí montovaného profilu
• doporučujeme používat zásadně v párech
• jeden z prvních spojovacích prvků stavebnicových systémů z hliníkových profilů - doporučujeme použít raději svorníkový spoj (kde vrtáme jen z jedné strany - díra je průchozí = úspora času při obrábění). U univerzálních spojek musíme profil vrtat z obou stran (díra není průchozí).

Doporučený nástroj pro instalaci:

• 10 mm od konce profilu předvrtání montážního otvoru D12 do hloubky 8,5 mm (oboustranně)
• pro montáž (utažení) použít IMBUS SW3 s kuličkou

Určeno pro vnitřní potřebu: 400300041 | 400 300 041.
